레이저의 일반적인 모드는 다음과 같은 4가지 주요 모드로 구분됩니다.
- 모드 1 첫 번째 펄스 및 표시 등을 억제하는 내부 제어.
- 모드 2 첫 번째 펄스를 억제하지 않고 표시 등도 없는 내부 제어입니다.
- 모드 13 첫 번째 펄스를 억제하고 빛을 표시하는 외부 제어.
- 모드 15 첫 번째 펄스가 억제되지 않고 표시등이 없는 외부 제어.
일반적으로 사용되는 4가지 모드의 차이점은 두 가지로 요약할 수 있습니다.
- 내부 또는 외부 통제.
- 표시 등이 있는 억제된 첫 번째 펄스. 억제가 없는 첫 번째 펄스, 표시 등이 없습니다.
내부통제
내부 제어란 레이저의 주파수 및 출력 계수(듀티 사이클)가 레이저에 의해 내부적으로 생성되고 레이저의 출력 주파수 및 출력이 레이저의 호스트 컴퓨터 소프트웨어에 의해 제어되거나 직렬 명령을 전송하여 제어될 수 있음을 의미합니다.
내부 제어 모드에서 레이저 공장 기본값은 GATE 인터페이스 저레벨 [i] 소등, 고레벨 [ii] 소등이므로 내부 제어 모드에서는 GATE 인터페이스가 정지 상태에 있으면 레이저가 작동할 수 있습니다. 강한 빛에서 직접 나오십시오.
동시에 내부 제어 모드에서는 직렬 명령 GTR=1을 통해 레이저의 출력 레벨을 반전시킬 수 있으므로 GATE 인터페이스가 높은 레벨의 빛을 출력하고 낮은 레벨의 빛을 끌 수 있습니다.
[i] 낮은 레벨은 0-0.4V로 정의됩니다.
[ii] 높은 수준이 정의됩니다 3.7-5V
외부 제어
외부 제어는 레이저가 빛을 켜고 끄는 것을 의미하며, 빛 출력의 주파수와 전력 수준은 외부 PWM 신호에 의해 결정됩니다. PWM 신호의 주파수와 듀티 사이클을 변경하면 레이저 광 출력의 주파수와 전력 수준이 제어됩니다.
외부 제어 모드에서 레이저의 공장 기본값은 빛을 벗어난 TRIG 인터페이스 단자에서 PWM 신호를 수신하는 것이며, PWM 신호의 일정한 주파수의 경우 듀티 사이클이 커질수록 레이저의 출력이 더 커집니다. 또한, 비점등 상태에서 TRIG 인터페이스 단자가 낮게 유지되는지 확인해야 합니다.
동시에 외부 제어 모드는 직렬 인터페이스 PTR=1을 통해 PWM 신호의 높은 수준과 낮은 수준의 듀티 사이클 반전을 명령할 수 있으며, PWM 신호 듀티 사이클로 전환되면 레이저의 출력 전력이 커집니다. 더 작습니다. 또한, 비점등 상태에서 TRIG 인터페이스 단자가 높게 유지되는지 확인해야 합니다.
첫 번째 펄스 억제 및 표시 등
첫 번째 펄스와 레이저의 표시 광은 서로의 관계에 있습니다. 예를 들어 MOD13에서는 표시 등이 있지만 첫 번째 펄스는 가장 작으며 MOD15에서는 표시 등이 없습니다. 첫 번째 펄스가 가장 큽니다.
GATE와 TRIG 신호의 차이와 일치

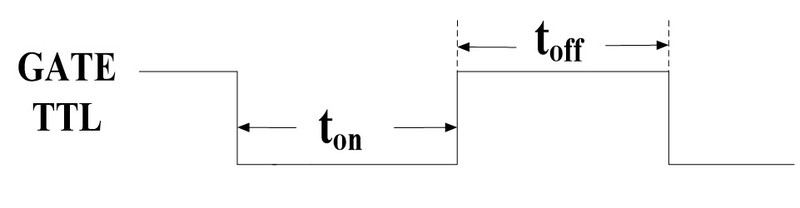

GATE 신호
레이저의 GATE 신호는 일반적으로 스위칭 게이트 신호라고도 하는 TTL 레벨 신호에 해당합니다. 기본적으로 레이저는 꺼질 때 높은 수준이고 켜질 때 낮은 수준입니다.
그의 작업 상태에는 높은 수준이든 낮은 수준이든 이 두 가지 상태만 있습니다.
TRIG 신호
레이저의 TRIG 신호는 일반적으로 반복 주파수 신호라고 불리는 PWM 펄스 폭 변조 신호에 해당합니다. PWM 신호는 펄스 주기를 변경하여 주파수 변조에 사용할 수 있고, 펄스 폭(듀티 사이클)을 변경하여 전압 변조에 사용할 수 있습니다.
TRIG는 사이클 주파수의 작동 상태에 존재해야 하며 듀티 사이클이 클수록 전압도 커집니다. 레이저의 기본 상태는 PWM 신호 높은 수준의 에너지 저장, 빛의 하강 가장자리입니다.
